Outdoor Hardware scheitert oft an der Nahtstelle und nicht am Prozessor. Funkteil, Firmware und Stromversorgung koennen gesund sein, und das Produkt stirbt trotzdem frueh, weil Kabeleintritt, Relais, lokaler Schalter oder Service Steckverbinder wie billiges Zubehoer behandelt wurden. Regen, Staub, UV Licht, Kondenswasser, Insekten, Zug auf dem Kabel, Handschuhe und hektische Wartung treffen zuerst die elektromechanische Ebene. Ist diese Ebene schwach, muessen die elektronischen Baugruppen ein Grenzgebiet verteidigen, das nie sauber entworfen wurde.

Diese Seite geht nicht darum, im Katalog den spektakulaersten Rundsteckverbinder zu finden. Ein typischer Outdoor Knoten hat eine schlichtere Wirklichkeit. Er braucht eine Grenze zwischen dem Kabel draussen und dem Gehaeuse, eine zweite Grenze zwischen Verdrahtung im Gehaeuse und der Leiterplatte, ein Schaltelement fuer Lampe, Ventil, Heizer oder kleinen Aktor, und einen Weg fuer Konfiguration oder Rettung im Servicefall, ohne das Gehaeuse selbst in eine Leckstelle zu verwandeln. Genau dort treffen Mechanik, Wartung und elektrische Zuverlaessigkeit aufeinander.

Die erste Steckverbinder Entscheidung lautet, welche Schicht den Aussenkontakt tragen soll

Einen robusten Steckverbinder fuer einen Outdoor Knoten auswaehlen beginnt mit der Frage, welche Seite des Gehaeuses den Missbrauch aufnehmen darf. Ein Steckverbinder in der Gehaeusewand hat eine andere Aufgabe als ein kleiner Header tief im Inneren eines dichten Kastens. Das Wandteil sieht Zug, Schmutz, Feuchtigkeit, UV, Fehlstecken, Fingerkraft und oft auch Schirm oder Erdungsthemen. Das Innenteil lebt ruhiger, muss aber immer noch Vibration, Montagezyklen und das Kondenswasser ueberstehen, das ein warmes Gehaeuse nach einer kalten Nacht selbst erzeugt.

Der Fehler liegt darin, beide nur als Verbindungspunkt zu sehen. Sobald das Feldkabel in den Kasten kommt, bringt es nicht nur Signal und Leistung mit, sondern auch Bewegung, Fehlerenergie und Wartungsrisiko. Wenn dieses Kabel direkt auf einem feinen Leiterplatten Header landet, erbt die Platine jeden Zug und jeden Verdrahtungsfehler. Wenn Gehaeuse Steckverbinder, Zugentlastung und internes Kabelset diese Last vorher verteilen, kann die Leiterplatte ruhigere, kleinere Teile tragen und bleibt im Service sauber ersetzbar.

Auch Material und Oberflaeche zaehlen. Kunststoffe, die drinnen harmlos wirken, altern draussen schneller. Dichtungen werden muede. Metallschalen werfen Korrosionsfragen auf. Niedrige Signalstroeme moegen andere Kontaktoberflaechen als Strompfade. Ein robuster Steckverbinder ist nicht der, der industriell aussieht, sondern der, dessen Gehaeuse, Verriegelung, Dichtung und Montage zur Witterung, zum Installateur und zum Wartungsintervall passen.

Ein kleiner JST Stil Steckverbinder passt ins Gehaeuse, nicht als Wetterversprechen nach draussen

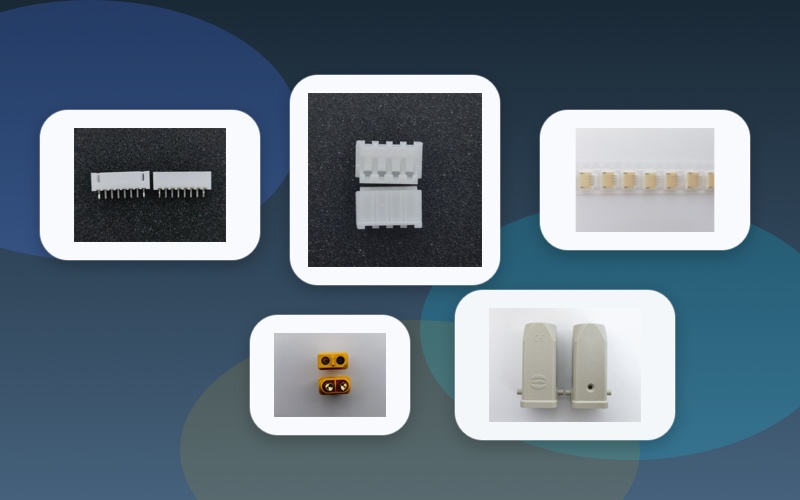

S2B-PH-K-S als haeufiger JST Wire to Board Steckverbinder steht fuer eine Familie kleiner Verbinder, die in Embedded Hardware ueberall auftaucht. Er ist kompakt, vertraut und fuer interne Kabelbaeume bequem. Das bedeutet nicht, dass er allein ein Outdoor Interface bildet. Seine Staerke liegt im geschuetzten Inneren, wenn Gehaeuse, Kabelverschraubung und Kabelbaum die Leiterplatte bereits vom Wetter getrennt haben und noch eine ordentliche, abziehbare Verbindung fuer Batterie, Sensor oder Frontpanel noetig ist.

Viele Teams verwechseln innen im Kasten mit wetterfest. Ein dichtes Gehaeuse atmet trotzdem Feuchtigkeit, uebertraegt trotzdem Vibration und gibt Kabelbewegung an den Kabelbaum weiter. Ein kleiner Board Stecker funktioniert gut, wenn Zug woanders abgefangen wird und die Zahl der Steckzyklen zum Serviceplan passt. Er ist ein Werkzeug fuer interne Ordnung. Er ist kein ehrlicher Feldanschluss. Richtig eingesetzt schuetzt er Pads vor Feldreparaturen und macht den Austausch kleiner Baugruppen einfacher. Falsch eingesetzt wird er nach ein paar Jahren draussen genau die Stelle, die erst locker wird.

Relais bleiben in Outdoor Knoten sinnvoll, wenn die Lastseite eine echte physische Grenze braucht

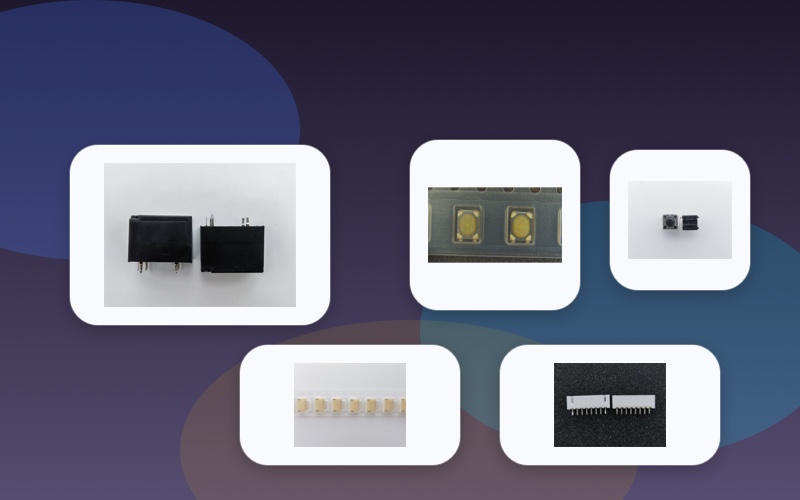

SRD-05VDC-SL-C als guenstiges Steuerrelais zeigt die bekannte kleine Relaisklasse. Sie lebt weiter, weil ein mechanisches Relais einen sichtbaren Aus Zustand, eine klare Trennung zwischen Spule und Kontakt und eine robuste Alltagssprache fuer viele Lasten bietet. Das ist nuetzlich, wenn der Knoten Sirene, Ventil, Lampe, Heizer oder eine entfernte Freigabe schalten muss.

Die Entscheidung haengt nicht nur am Stromwert. Draussen gibt es Einschaltstroeme, lange Leitungen, induktive Rueckschlaege und unsaubere Verdrahtung. Ein billiges Relais kann auf dem Labortisch freundlich schalten und im Feld Kontakte verschweissen, weil die Last in Wahrheit deutlich haerter ist. Kontaktmaterial, Loeschglieder, Abstaende, Luftaustausch im Gehaeuse und reale Schalthaeufigkeit bestimmen, ob das Teil schaltet oder langsam zu einer spaeteren Stoerung heranreift.

G5LE-1 als universelles Leistungsrelais steht fuer die andere Seite derselben Frage. Groesseres Gehaeuse heisst hier groessere Verantwortung. Kontaktabstand, Spulenleistung, Schaltvermoegen und Lebensdauer erkaufen Reserve fuer Lasten, die wirklich Jahre draussen geschaltet werden sollen. Das passende Relais ist das, dessen Alterung und Ausfall man vor dem Feldeinsatz erklaeren kann.

Ein Solid State Relais spart Kontaktverschleiss und verlegt die Rechnung auf Waerme und Leckstrom

G3MB-202P als kontaktloses Solid State Relais aendert den Handel. Keine Kontaktprellung, kein klassischer Kontaktabrieb, leiser Betrieb und viele Zyklen sehen attraktiv aus. Dafuer kommen Spannungsabfall im Ein Zustand, Leckstrom im Aus Zustand und dauerhafte Verlustleistung auf die Platine zurueck. Das ist in einem sonnigen, geschlossenen Outdoor Gehaeuse keine kleine Fussnote.

Was auf dem offenen Tisch ruhig aussieht, kann in der Box warm werden. Leckstrom, der im Labor unwichtig scheint, kann kleine Wechselstromlasten halb lebendig halten. Ein fehlendes Klicken hilft der Akustik, nimmt dem Servicetechniker aber ein klares Signal. Solid State Relais passen gut, wenn die Last oft schaltet und die thermische Bilanz offen gerechnet wurde. Sie passen schlechter, wenn ein hartes Aus, fast kein Leckstrom oder einfache Fehleranalyse wichtig sind.

Lokale Taster und DIP Schalter sind keine kleinen UI Details, sondern Gehaeuserisiken

Taster und DIP Schalter fuer ein Geraet klingt zunaechst unscheinbar. Draussen wird daraus eine Gehaeusefrage. Ein Reset Taster oder ein DIP Block kann Montage und Service erleichtern. Gleichzeitig muss entschieden werden, wer ihn anfassen darf und durch welche Oeffnung. Sitzt er hinter einem abgedichteten Servicedeckel und wird nur bei Inbetriebnahme genutzt, kann das sauber sein. Muss er oft im Feld erreichbar bleiben, wird er Teil der Dichtstrategie.

Outdoor Knoten moechten oft einen letzten lokalen Rettungsweg fuer Adresse, Pairing, Wartungsmodus oder Hard Reset behalten. Die schwache Antwort ist eine freiliegende Taste. Die staerkere Antwort fragt zuerst, wie oft diese Funktion ueberhaupt gebraucht wird. Wenn Fernkonfiguration den lokalen Schalter ersetzen kann, wird das Gehaeuse meist guenstiger und sicherer. Wenn lokale Bedienung Pflicht ist, muss der Schalter die zusaetzliche Leckstelle, den Schmutzpfad und die Montagekomplexitaet rechtfertigen.

Die elektromechanische Ebene entscheidet, ob der Outdoor Knoten wartbar oder wegwerfbar ist

P3.18 handelt am Ende von Verantwortungsgrenzen. Der Feldstecker bestimmt, wo Wetter und Kabelzug gestoppt werden. Der interne Board Stecker bestimmt, ob eine Platine ohne Loetarbeit austauschbar bleibt. Das kleine Relais ist nur dann ehrlich, wenn die Last ehrlich verstanden wurde. Das groessere Leistungsrelais kauft Reserve fuer Energie und Lebensdauer. Das Solid State Relais spart Kontakte und fordert mehr thermische Disziplin. Der lokale Schalter kann einen Serviceeinsatz sparen oder genau die Oeffnung werden, ueber die Feuchtigkeit einzieht. Kein Teil davon kostet so viel wie der Prozessor. Zusammen entscheiden sie trotzdem, ob der Knoten nach echten Jahreszeiten noch vertrauenswuerdig ist.

Ein robustes Outdoor Produkt entsteht nicht, indem man auf ein im Kern innenorientiertes Design spaet einen IP tauglichen Steckverbinder setzt. Es entsteht, wenn klar entschieden wird, welche Grenze in die Gehaeusewand gehoert, welche in den Kabelbaum, welche auf die Leiterplatte und welche besser ganz entfaellt.
